Логические схемы
Основные понятия:
Логические схемы нужны для того чтобы в наглядной графической форме отобразить последовательность выполнения операций при вычислении логических формул.
Входящие слева линии и цифры около них обозначают значения операндов, линия справа и соответствующая цифра - результат операции (значение на выходе логических элементов). 1 - это логическая единица (истина), 0 - логический ноль (ложь).
Таблицы истинности в форме логических схем будут выглядеть т.о.

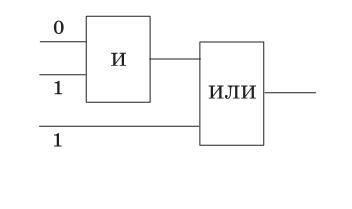

Пример 1. Нарисовать схему для логического выражения: 1 ИЛИ 0 и 1.
Читать эту схему надо слева направо. Первой выполняется операция И (что наглядно видно на схеме), затем ИЛИ.

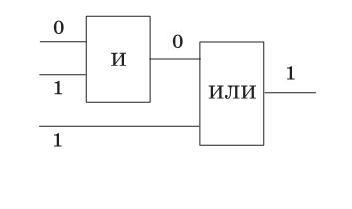

Теперь в порядке слева направо припишем к выходящим линиям результаты операций:
В результате получилась 1, т.е. "истина".
Пример 2. Представить в виде логической схемы логическую формулу: НЕ (А И (В ИЛИ С) И D)
Логическая схема будет выглядеть так:
Теперь с помощью схемы рассчитаем значение формулы при А=С=D=1, B=0
В результате получится логический ноль, т.е. "ложно".
FLASH "Логические элементы" с задачами.(Интерактивная логика)
FLASH "Логические схемы" с заданиями (Интерактивная логика)
FLASH "Переключательные схемы" с заданиями (Интерактивная логика)
Игра-тренажер "Логика"
Он-лайн тест "Упрощение логических выражений" (К.Поляков)
Компьютерный практикум:
doc. Реализация логических схем с помощью электронных таблиц. (Метод.рекомендации. И.Г. Семакин)
Задание
1. Пусть а, b, c - логические переменные, которые имеют следующие значения: а=истина, b=ложь, с=истина. Используя логические схемы, определить результаты вычисления следующих логических формул для этих значений:
1) а и b
2) а или b
3) не а или b
4) а и b или с
5)а или b и с
6) не а или b и с
7)(а или b) и (с или b)
8) не (а или b) и (с или b)
9) не (а и b и с)
Самостоятельная работа
1.Значения А=1; В=0; С=1. Найти не (А или В и (А или С) или не (В или не С)) и построить логическую схему.
2. Запишите формулы, соответствующие логическим схемам. Постройте таблицы истинности для формул:
а)
